 Le immagini proposte rappresentano
alcune delle ricostruzioni assonometriche e ortogonali delle strutture
individuate, finalizzate a facilitare la comprensione delle relazioni
spaziali intercorrenti tra i diversi ambienti (chiesa di S. Benedetto,
cripta e chiesa superiore di S. Michele)
|
|||

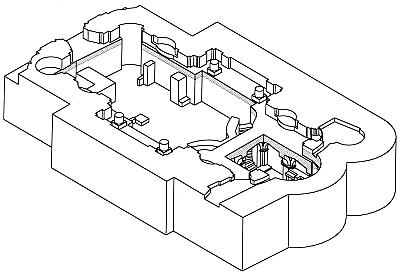

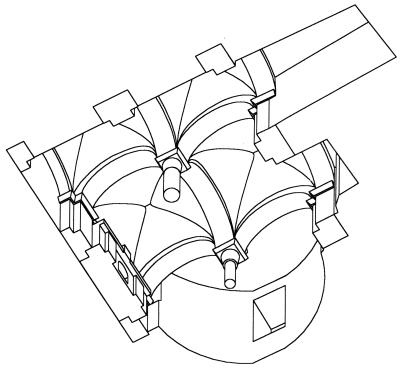

 Assonometria delle strutture della chiesa di S. Benedetto e della cripta viste attraverso la sezione del piano di calpestio della chiesa superiore di S. Michele della quale sono rappresentati i muri perimetrali sezionati |  Assonometria vista dal basso della cripta. A sinistra è visibile l'altare |
||

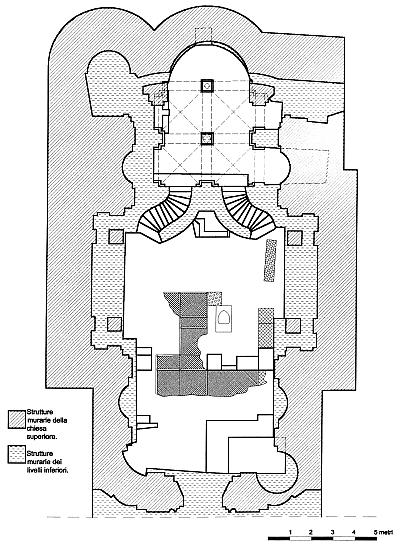

 Pianta in cui sono confrontate le strutture murarie della chiesa superiore di S. Michele (rese con il tratteggio diagonale) e quelle dei livelli inferiori (rese con il tratteggo orizzontale) al fine di evidenziarne i rapporti relativi | |||
| |||
